🍌 TOCの思考プロセスをゴールドラットジャパンの用語集で8つのツールに分けて読む

制約理論（TOC）の思考プロセスは、絡み合った問題を原因と結果の図にして、根本原因から解く問題解決手法です。この記事は、ゴールドラットジャパンの用語集「思考プロセス」を起点に、3 つの記号と 8 つのツールの役割、図の読み方、現場で回す手順を整理します。

読み終えると、次のことができるようになります。

• 状況に応じて、8 つのツールのどれから開くかを選べる
• 現状ツリー、クラウド、未来現実ツリーなどを、記号の意味どおりに描いて読み上げられる
• 用語集・岸良論文・TOCICO・Dettmer など資料ごとの呼び名や項目数の違いを踏まえて引用できる

記事中の YAML は、図の要素を構造化して残すための記述例です。ゴールドラットジャパンが公開するスキーマではありません。

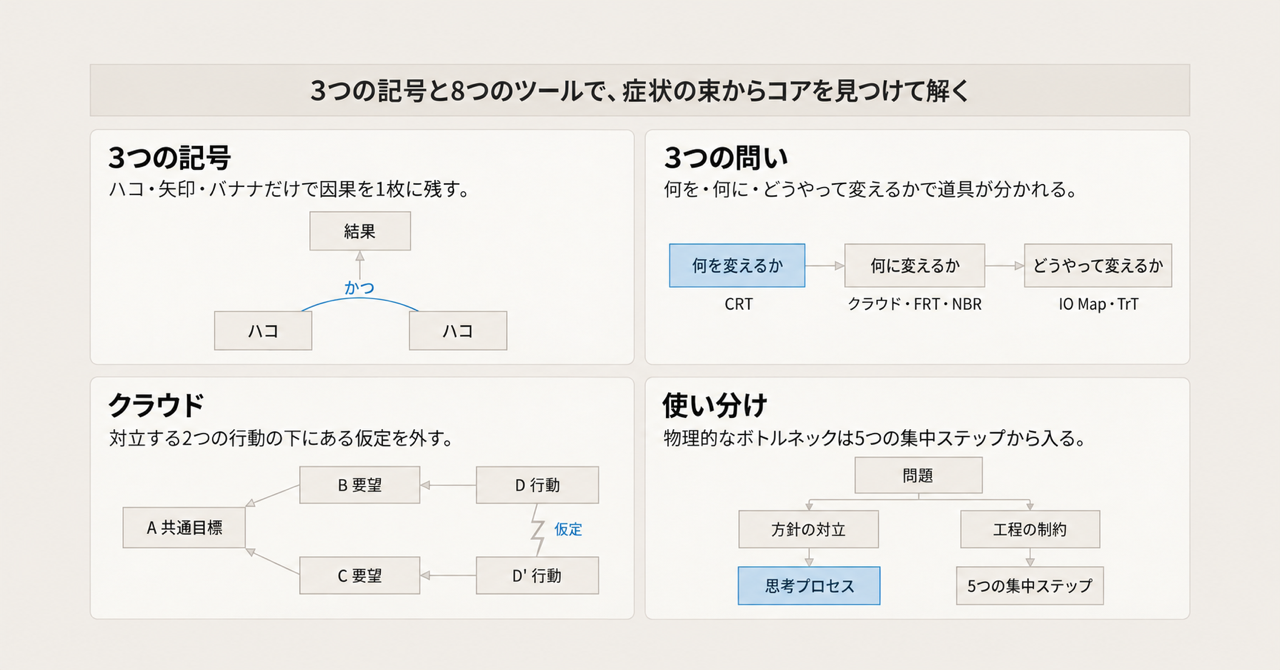

この記事の全体像。以下、順に解説します。

概要

思考プロセスは、エリヤフ・ゴールドラットが開発した全体最適の問題解決手法です。

• 用語集は、発表の場を『ザ・ゴール２　思考プロセス』と書きます。
• 原題は It's Not Luck で、North River Press から 1994 年に出ました。
• ダイヤモンド社の書誌は、訳者を三本木亮、発行年月を 2002 年 2 月、頁数を 384 と書きます。
• 前作『ザ・ゴール』（1984 年）は、工場の流れと制約への集中を小説で示しました。続編は、企業レベルの問題解決を同じ論理の図で示します。
• 岸良裕司の英語論文（International Journal of Current Research 10(04), 2018）は、正式な紹介を It's Not Luck とし、1990 年代初めの 2 週間の Jonah コースで教えられていたと書きます。

用語集が示す特徴は、問題を分解して個別に消すやり方とは別の入口にあります。事象を原因と結果でつなぎ、全体像から根本原因を特定します。その原因を解消すると、望ましくない現象がまとめて解消します。

図の記号は 3 つです。

岸良の日本語論文によると、バナナの名は、ゴールドラットが「かつ」の記号をバナナ形に描いたことに由来します。

思考プロセスが答える問いは、ゴールドラットジャパンのコンサルティングページでは次の 3 つです。

1. 何を変えるか
2. 何に変えるか
3. どうやって変えるか

用語集が列挙するツールは 8 つです。

SoH とミステリー分析の名は、岸良論文が筆者の命名として定義しています。土台の 3 記号はゴールドラットのものです。

系譜は次の順です。

• Dettmer『The Logical Thinking Process』（2007 年）は、中間目標マップと前提条件ツリーを別章にしています。
• TOCICO の Practitioner 試験は、UDE から移行ツリーまでを別々の問にしています。
• 用語集は、適用範囲が組織の問題解決から「考える力を育てる」教育のための TOC へ広がったと書きます。『考える力をつける３つの道具』（ダイヤモンド社、2014 年、岸良裕司・きしらまゆこ著）はその入口の一冊です。
• 株式会社 Goldratt Japan は 2012 年 4 月設立で、代表は岸良裕司です（会社案内）。

特徴

• 全体の因果を 1 枚に残し、コアの問題に手を入れます。
• 記号はハコ、矢印、バナナの 3 つだけです。
• 望ましくない現象を UDE（ウーディー）と呼びます。用語集は UDE を症状として扱います。人を責める文や「提案が未実施」という文は UDE に採りません。
• 望ましい現象を DE（ディーイー）と呼びます。FRT は、注入（インジェクション）から DE と UDE の除去へ至る筋を描きます。
• クラウドは 5 要素です。A は共通の目標、B と C は要望、D と D' は対立する要求・行動です。
• クラウドの矢印は必要条件です。矢印の始点が終点の必要条件になります。公式図では、矢印が要求から要望へ、要望から共通目標へ向きます。
• クラウドの作業の中心は、矢印の下にある仮定を問い、両方の要望が同時に成り立つ注入を見つけることです。
• NBR は、提案が引き起こしうる負の結果を先に言語化し、提案を修正してその結果を避ける手順です。
• IO Map は、目標達成を妨げる障害を避け、中間目標の道を作るツールです。
• TrT は実行手順を作るツールです。
• SoH は、前提・行動・理由の 3 つが揃うと結果が予測できる、という 4 箱の構造です。
• ミステリー分析は、予測と違う結果から、理由の中の思い込みを探す手続きです。結果は「予測どおり」「予測より悪い」「予測より良い」の 3 種に分けます。予測より良い結果も、予測が外れた点で分析の対象です。
• 論理の点検には CLR（Categories of Legitimate Reservation）を使います。岸良論文が列挙する 7 つは、明瞭性、事象の存在、因果関係の存在、原因不十分、別の原因、因果が逆さま、予想される結果の存在です。
• 十分な原因（もし A ならば B）と必要条件（A が無いと B が無い）は、矢印の見た目が同じでも読みが変わります。Flying Logic の CLR 解説は、十分な原因を CRT・FRT・移行ツリーに、必要条件をクラウドと前提条件ツリーに割り当てます。

5 つの集中ステップとの違い

5 つの集中ステップは、同じ TOC の別プロセスです。用語集はこれを継続的改善のプロセスと呼びます。

どのツールから開くか

隣接する手法との違い

構造

システムコンテキスト図

思考プロセスを、関わる人と、外へ返す 3 つの問い、隣接する TOC の項目との関係で示します。

コンテナ図

8 つのツールを、3 つの問いと「仮説と学習」に分けて並べます。

図の矢印は、用語集の並びを作業順として読んだものです。TOCICO の Practitioner 試験は、UDE、3 UDE クラウド、コア対立、CRT、注入、FRT、NBR、前提条件ツリー、I-O Map、移行ツリーを別々の問にしています。

コンポーネント図

各ツールの中で扱う要素と、ツール間の受け渡しを示します。この図の矢印は作業で扱う順序（何を材料に次の要素を書くか）を表し、因果の向きではありません。たとえば「UDE → バナナ → コアの問題」は、UDE から原因側をたどってコアを探す作業順です。CRT の図そのものでは、因果の矢印はコアから UDE へ向きます（利用方法の「現状ツリーでコアを読む」の例を参照）。

クラウドの公式図では、A が左、B と C が中央、D と D' が右に並びます。仮定は上下の別箱です。対立の記号として、中央で交わる双方向の矢印と、その右に分離した稲妻のジグザグの両方が描かれます。

出典: ゴールドラットジャパン TOC 用語集「エバポレーティング・クラウド」

データ

概念モデル

3 つの記号と、矢印の読み方で分かれる図の種類を示します。

矢印の論理種別は図の種類で決まります。クラウドは用語集が必要条件と明記しています。CRT・FRT・移行ツリーを十分な原因、前提条件ツリーを必要条件とする割り当ては Flying Logic の解説によります。

情報モデル

図をツールやファイルに残すときの、要素と属性の構造化例です。

属性名は、用語集と岸良論文の要素を構造化した例です。ゴールドラットジャパンは JSON スキーマなどの保存形式を公開していません。

構築方法

場と範囲を決める

• システム境界を 1 文で書きます。部署、製品、期間のどれを図の中に入れるかを先に固定します。
• 一緒に読む人を、問題解決者と関係者に分けます。
• 5 つの集中ステップの稼働改善と、思考プロセスの論理図を同じ用紙に混ぜません。

session:
  system_boundary: "受注から出荷までの仕事の流れ"
  questions:
    - "何を変えるか"
    - "何に変えるか"
    - "どうやって変えるか"
  roles:
    - facilitator
    - problem_solver
    - stakeholder
  out_of_scope:
    - "5つの集中ステップの段取りそのもの"

三つの記号を置く

• ハコは 1 枚に 1 事象です。読み上げて論理が足りるかを確認します。
• 矢印は 1 本につき 1 つのつながりです。
• バナナは、原因が複数揃って結果になるときだけ使います。

次の例は、岸良論文の TOC の例を記号で書いたものです。

marks:
  - id: e1
    kind: hako
    statement: "システムにつながりとばらつきがある"
  - id: e2
    kind: hako
    statement: "制約に集中する"
  - id: e3
    kind: hako
    statement: "全体に成果をもたらす"
  - id: b1
    kind: banana
    causes: [e1, e2]
    effect: e3
    reading: "かつ"

UDE を集める

• UDE は、今起きている負の結果を完全な文で書きます。
• 人を責める文は UDE に採りません。
• 「提案された解決策が未実施だ」という文も採りません。用語集は、その種の文が分析を歪めると書きます。
• 件数の公式な下限は用語集にありません。TOCICO の試験は Three UDE Cloud を 1 問にしています。3 件は試験課題の単位で、現場の UDE 数の上限ではありません。

ude_rules:
  source: "https://www.goldratt.co.jp/toc-dictionary/ude"
  accept_if:
    - "システムに今ある負の結果である"
    - "1つのハコに1つの文である"
  reject_if:
    - "人を主語にして責めている"
    - "未実施の解決策を問題文にしている"

クラウドの五つの箱を置く

• A に共通目標を書きます。
• B と C に、A のための要望を 1 つずつ書きます。
• D と D' に、対立する要求・行動を書きます。
• 4 本の矢印の下に、必要条件だと思っている仮定を 1 本ずつ書きます。公式図は仮定を別箱にしています。

次は、制約工程の担当者に急ぎの依頼が割り込む状況の例です。

cloud:
  source: "https://www.goldratt.co.jp/toc-dictionary/cloud"
  A: "約束した日に出荷できる"
  B: "制約の人が制約の仕事だけをする"
  C: "急ぎの依頼を断らない"
  D: "非制約の作業を受けない"
  D_prime: "割り込みを全部受ける"
  necessity_arrows:
    - from: D
      to: B
    - from: D_prime
      to: C
    - from: B
      to: A
    - from: C
      to: A
  conflict: "D と D_prime"
  assumptions:
    - arrow: "D to B"
      statement: "制約の仕事だけをするには、非制約の作業を拒否するしかない"
    - arrow: "D_prime to C"
      statement: "急ぎを断らないには、割り込みを全部受けるしかない"
    - arrow: "B to A"
      statement: "約束日に出荷するには、制約の人が制約の仕事だけをする必要がある"
    - arrow: "C to A"
      statement: "約束日に出荷するには、急ぎの依頼を断らない必要がある"

利用方法

現状ツリーでコアを読む

• UDE を上に置きます。矢印は下の原因から上の結果へ向けます。
• 複数の原因が揃う段にバナナを入れます。
• 読み上げは「もし原因ならば結果」です。
• コアは、UDE から矢印を原因側へたどったときに集まるハコです。

crt:
  entities:
    - id: accept_all
      statement: "来た仕事を断らない"
    - id: no_priority
      statement: "制約の仕事を選ぶ規則が無い"
    - id: mid
      statement: "制約の人が非制約の作業も受ける"
    - id: core
      statement: "制約に仕事が選択されず集中できない"
    - id: ude_late
      statement: "納期に遅れる"
    - id: ude_wip
      statement: "制約工程の前に仕掛かりが積み上がる"
  banana:
    - causes: [accept_all, no_priority]
      effect: mid
      reading: "もし来た仕事を断らず、かつ選ぶ規則が無いならば、制約の人が非制約の作業も受ける"
  arrows:
    - from: mid
      to: core
      logic: sufficiency
    - from: core
      to: ude_late
      logic: sufficiency
    - from: core
      to: ude_wip
      logic: sufficiency

クラウドの仮定を注入で破る

• 4 本の仮定を声に出します。
• どちらかの要望を捨てる妥協を、最初の案にしません。用語集は、Win-Win の解決を仮定を覆すことで見つけると書きます。
• 注入は、無効にした仮定と対にして残します。

injection:
  id: inj-1
  broken_assumption: "急ぎを断らないには、制約の人が割り込みを全部受けるしかない（D' から C への仮定）"
  statement: "急ぎの依頼は制約の人以外の受付先が受け、制約の人は制約の仕事に集中する"
  keeps:
    - B
    - C
    - A

未来現実ツリーで DE を予測する

• 起点に注入を置きます。
• 到達側に DE を置きます。用語集の DE の項は、FRT を注入から DE と UDE の除去へ至る図と書きます。
• 途中のハコは、予測される事象を現在形の文にします。

frt:
  source_de: "https://www.goldratt.co.jp/toc-dictionary/de"
  root: inj-1
  effects:
    - id: de-1
      statement: "制約の人が制約の仕事に集中している"
    - id: ude-gone
      statement: "納期遅れが解消している"
  logic: sufficiency

ネガティブブランチを切る

• 注入を実行したときに起きうる負の結果を 1 文で書きます。これが NBR です。
• 注入と負の結果の因果を読み上げます。
• 負の結果が起きないように注入を修正します。用語集の NBR の項が次のステップと書く内容です。
• 修正後の注入で FRT を読み直します。

nbr:
  source: "https://www.goldratt.co.jp/toc-dictionary/nbr"
  proposal: inj-1
  negative_effect: "受付先の担当者に急ぎの依頼が集中し、その担当者の本来の仕事が遅れる"
  trim:
    statement: "受付先を交代制にし、1 日に受ける急ぎの件数に上限を決める"

中間目標から移行ツリーへ進む

• 修正済みの注入を目標側に置きます。
• 実行を止める障害を列挙します。用語集はこの道を IO Map と呼びます。
• 障害ごとに、障害を越えた状態として中間目標を書きます。
• 中間目標を達成する行動を TrT に書きます。用語集は TrT を実行手順と呼びます。
• TOCICO の Practitioner 試験は、前提条件ツリーの障害、中間目標、I-O Map、I-O Map からプロジェクト計画への変換、移行ツリーを別問にしています。1 枚の図に全部の名前を重ねません。

論理種別の注記は Flying Logic の割り当てに合わせています。用語集が定義するのは目的だけです。

io_map:
  goal: "修正済み注入が実行されている"
  logic_note: "Flying Logic は前提条件の道を必要条件で読む"
  steps:
    - obstacle: "急ぎ仕事の受付先が未定義"
      intermediate_objective: "受付先が制約の人以外で合意されている"

transition:
  logic_note: "Flying Logic は移行ツリーを十分な原因で読む"
  step:
    need: "受付先の合意がまだ無い"
    action: "非制約チームと受付ルールを 1 枚にする"
    expected: "受付先が合意されている"

運用

共同で読み上げる

• 作成者と関係者が、同じハコを声に出します。
• 矢印を「もし、ならば」と「〜するには〜が必要」のどちらで読むかを、図の種類ごとに固定します。
• 読み上げで息が詰まる矢印は、間のハコが足りない候補です。

read_aloud:
  crt_frt_trt: "もし原因ならば結果"        # Flying Logic の割り当て
  cloud: "終点には始点が必要"               # 用語集が必要条件と明記
  io_map: "終点には始点が必要"              # 運用上の選択。用語集は論理種別を定めていない
  banana: "かつ"
  stop_when: "聞き手が文を復唱できない"

CLR で矢印を点検する

• 岸良論文の 7 分類を上から順に使います。明瞭性を最初に見ます。
• 事象の存在は、ハコの文が今の事実かを見ます。FRT と TrT は、条件つきで将来真になる文を含みます。Flying Logic はこの差を Entity Existence の項で説明しています。
• 原因不十分は、バナナが必要なのに 1 本の矢印になっている状態です。
• 別の原因は、その原因を消しても結果が残る状態です。
• 予想される結果の存在は、見えない原因から、もう 1 つ見える結果が出るかを見ます。
• 作図でよく起きる違反は、途中を飛ばす長い矢印、原因不足、事実でないハコの 3 つです。Flying Logic の解説と Dettmer の対談が同じ 3 点を挙げています。

clr_pass:
  order:
    - clarity
    - entity_existence
    - causality_existence
    - cause_insufficiency
    - additional_cause
    - cause_effect_reversal
    - predicted_effect_existence
  source: "岸良裕司論文の7分類"
  fail_example:
    category: cause_insufficiency
    note: "バナナが無いのに結果を単原因で書いている"

仮説の論理構造で予測する

• 前提、行動、理由、結果の 4 箱を埋めます。
• 読み上げは「前提かつ行動ならば結果。理由は理由の箱」です。
• 実行前に、予測した結果の文を残します。

soh:
  source: "https://www.goldratt.co.jp/_files/ugd/b40a97_1b006ef2cd9b4dba9042ebb1a52e4aa8.pdf"
  premise: "システムにつながりとばらつきがある"
  action: "制約に集中する"
  reason: "システム全体のパフォーマンスは制約で決まる"
  predicted_result: "全体に成果をもたらす"
  connector: "かつ"

ミステリー分析で予測との差を見る

• 結果を「予測どおり」「予測より悪い」「予測より良い」のどれかに分類します。
• 予測どおりなら、その仮説を維持します。
• 悪い差と良い差は、どちらも理由の箱にある思い込みを探す対象です。
• 新しい理由が見つかったら、SoH の理由を書き換えて次の予測にします。

次の例は、理由を「すべての改善が成果になる」と置いて改善を始めた SoH が、予測より悪い結果になった場合です。分析の結果、理由が前の節の SoH と同じ「制約で決まる」へ更新されます。

action: 各工程を個別に改善する
reason: すべての改善が成果になる
predicted: 全体に成果をもたらす
observed: 予測より悪い
mystery: 理由「すべての改善が成果になる」に思い込みがある
revised_reason: システム全体のパフォーマンスは制約で決まる
next_action: 制約に集中する

教育と組織で図の相手を変える

• 組織の図では、UDE とコアと注入を残します。
• 教育のための TOC は、用語集が「考える力を育てる」適用と書く範囲です。記号は同じ 3 つです。
• 子ども向けの事例は、岸良論文が『考える力をつける３つの道具』と、教育のための TOC 日本支部の公開事例を参照先に挙げています。

session_audience:
  organization:
    keep: ["UDE", "コア", "注入"]
  education:
    keep: ["ハコ", "矢印", "バナナ"]
    case_source: "考える力をつける３つの道具"

図のあとで惰性を点検する

• 5 つの集中ステップの段 5 は「惰性が制約にならないように気をつける」です。
• 用語集は、ステップが完了すると新たな制約が現れるかもしれない、と書きます。「段 1 へ戻る」とは書いていません。
• 思考プロセスの図は、次の UDE の集合が現れたときに作り直します。

次の記録例は、注入の効果が続いた後の判断を残すためのものです。用語集の段 5 の文言そのものではありません。

return_to_constraint:
  when: "注入の結果が予測どおりに続いた"
  glossary_step5: "惰性が制約にならないように気をつける"
  glossary_note: "新たな制約が現れるかもしれない。継続的に制約を特定し対処し続ける"
  rebuild_tp_when: "次の UDE の集合が現れた"

ベストプラクティス

症状の束をコアに集める

• UDE を複数並べ、それぞれから原因側をたどって共通の原因（コア）を探します。図では因果をコアから各 UDE へ向け、複数の原因が揃って結果になる箇所だけにバナナを置きます。
• 1 件の UDE だけを直す案は、CRT の読みが終わるまで保留します。
• コアの候補が 2 つ残るときは、両方をクラウドの材料にします。TOCICO の試験もコア対立を独立の問にしています。

妥協の前に仮定を 4 本書く

• D と D' のどちらを捨てるかは、4 本の仮定を書いたあとに検討します。
• 注入には、無効にした仮定の文を併記します。
• 両方の要望が残る文だけを FRT の起点にします。

注入の直後に負の枝を残す

• FRT を閉じる前に、NBR を 1 本以上書きます。
• 懸念が「起きうる」で止まった案は、修正文が付いてから実行手順へ渡します。
• 修正で新しい仮定が増えたら、クラウドの該当する矢印へ戻します。

人の代わりに思い込みを探す

• セッションの開始時に、「UDE の主語を人の評価にしない」という規則を読みます。
• 予測が外れたときは、理由の箱を先に開きます。
• 岸良の日本語論文が科学者の心構えとして置く 4 つは、図を点検する姿勢として使えます。
  • ものごとは、そもそもシンプルである
  • 人はもともと善良である
  • ウィンーウィンは常に可能である
  • わかっているとは決して言わない

物理的なボトルネックは集中ステップから入る

• 工程の停止や処理量が制約のときは、5 つの集中ステップの段 1 から始めます。
• 能力を増やす投資は、段 2 の徹底活用と段 3 の従属のあとに置きます。
• 方針の対立が見えたときだけ、思考プロセスのクラウドを開きます。

論理種別を図ごとに固定する

• 1 枚の図の中で、矢印の読みを十分な原因と必要条件で混ぜません。
• 用語集が論理種別を書いていない IO Map と TrT は、採用した読みを図の隅に 1 行残します。

注意点

資料によって、ツールの名前や項目数が異なります。引用や教材づくりのときは次の差に注意してください。

トラブルシューティング

作図のときに起きやすい症状と対処です。

UDE が人の評価になる

• 症状: ハコの主語が担当者の性格や怠慢になっています。
• 原因: UDE の採録規則から外れています。
• 対処: 観測できる負の結果へ文を戻します。

矢印が長すぎる

• 症状: 上の UDE から下のコアまで、説明の段が飛んでいます。
• 原因: 中間の事象が頭の中に残ったままです。
• 対処: 読み上げが 1 息で終わるまでハコを増やします。

クラウドが妥協で止まる

• 症状: D か D' を捨てる結論だけが残ります。
• 原因: 仮定の箱が空です。
• 対処: 公式図の仮定欄を 4 本埋めてから注入を書きます。

未来の図に負の枝が残る

• 症状: DE と同時に別の UDE が増えます。
• 原因: NBR の修正が注入に戻っていません。
• 対処: 修正文を新しい注入にして、FRT を読み直します。

中間目標が作業一覧になる

• 症状: IO Map が ToDo の列になります。
• 原因: 障害と、障害を越えた状態が分離していません。
• 対処: 障害 1 件につき中間目標 1 文を対応させます。

まとめ

• 思考プロセスは、ハコ・矢印・バナナの 3 記号で因果を 1 枚に残し、コアの問題から解く手法です。
• ゴールドラットジャパンの用語集は 8 つのツールを挙げます。CRT で何を変えるかを決め、クラウド・FRT・NBR で何に変えるかを決め、IO Map と TrT でどう変えるかを決めます。SoH とミステリー分析は、予測と学習のループを担います。
• 矢印は、クラウドでは必要条件、CRT・FRT では十分な原因として読みます。図ごとに読みを固定し、CLR で点検します。
• 物理的なボトルネックには 5 つの集中ステップを、方針の対立には思考プロセスを使い分けます。
• 前提条件ツリーと IO Map、CLR の個数、問いの数などは資料ごとに異なるので、出典を添えて引用します。

この記事が少しでも参考になった、あるいは改善点などがあれば、ぜひリアクションやコメント、SNSでのシェアをいただけると励みになります！

参考リンク

ゴールドラットジャパン

• TOC 用語集「思考プロセス」
• TOC 用語集
• エバポレーティング・クラウド
• NBR
• UDE
• DE
• 5 つの集中ステップ
• 戦略と戦術のツリー
• コンサルティング（3 つの問い）
• 論文一覧
• 岸良裕司「仮説の論理構造」（日本語 PDF）
• Kishira 2018, International Journal of Current Research 10(04), 68443–68450（PDF）
• 会社案内
• ジャーナル Vol.005（CRT とビシャスサイクル）
• ジャーナル Vol.007（仮説の論理構造と CiRA）
• ジャーナル Vol.012（東急建設と仮説の論理構造）
• ジャーナル Vol.018（ミステリー分析）

書籍と講座

• ダイヤモンド社『ザ・ゴール２』
• ダイヤモンド社『考える力をつける３つの道具』
• ダイヤモンド社『全体最適の問題解決入門』
• 岸良裕司「がんばっているのに成果が出ない」ダイヤモンド・オンライン（2016）
• TOCICO Thinking Processes Basics Workshop
• TOCICO TP Practitioner Exam
• The Logical Thinking Process 目次（Dettmer, 2007）
• Goldratt Marketing: Pre-requisite Tree / IO Map

論理規則

• Flying Logic: Categories of Legitimate Reservation
• TOCICO Appendix B: CLR の 3 レベル（PDF）
• Dettmer が long arrow を頻出違反として話す対談（YouTube）
