Microsoft Ontology Playground（リポジトリ: microsoft/Ontology-Playground）の構造・データモデル・構築・利用・運用をまとめます。

調査対象: microsoft/Ontology-Playground（旧プロジェクト名 ontology-quest） / 検証時点のスタック: React 19・Vite 8・TypeScript 5

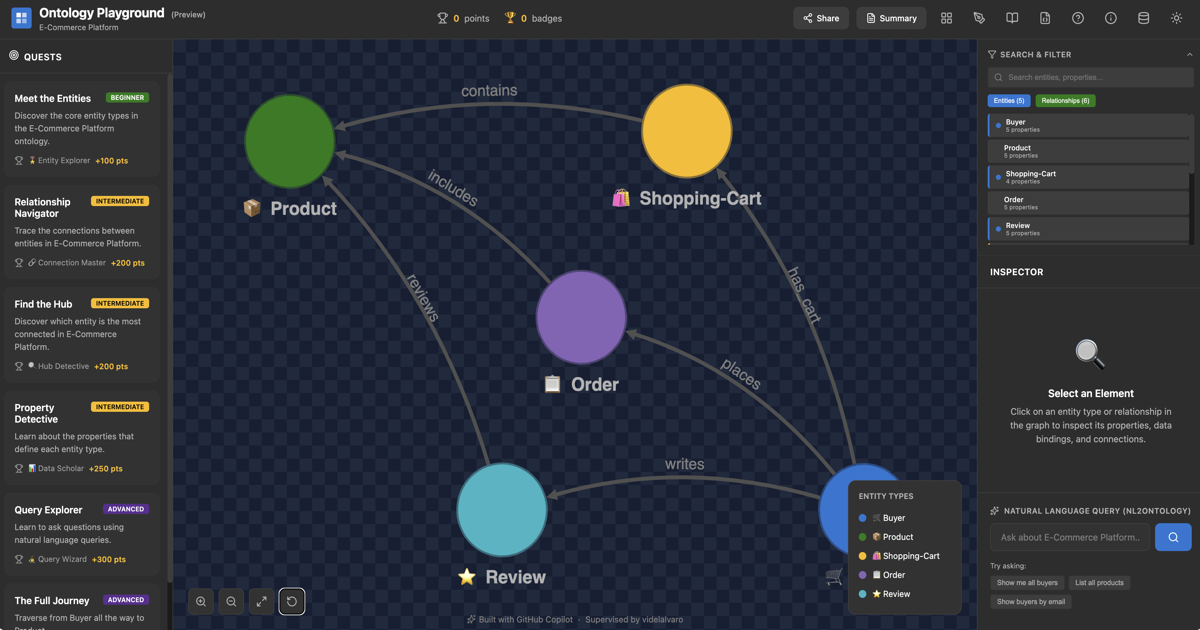

出典: microsoft/Ontology-Playground（public/og-image.png, MIT License）

概要

Ontology Playground は、ブラウザだけで動くオントロジーの視覚化・モデリング・学習用オープンソース Web アプリケーションです。Microsoft Fabric IQ やリアルタイムインテリジェンス（Real-Time Intelligence）といったデータ & AI プラットフォームへの接続を想定しています。

データ基盤やセマンティックレイヤー（Semantic Layer）を作るとき、オントロジー（実体・プロパティ・関係からなる意味論的な構造モデル）の定義は欠かせません。従来の Protégé などのデスクトップツールは複雑で、導入の敷居が高い課題がありました。ビジネスユーザーやエンジニアが素早くモデルを試し、共有するには障壁になります。

Ontology Playground はバックエンドサーバーを必要とせず、完全にクライアントサイド（React 19 + TypeScript 5 + Zustand + Cytoscape.js）で動きます。リテール・製造・ヘルスケア・金融などの標準カタログオントロジーを直感的に閲覧できます。ビジュアルエディタでエンティティタイプ（EntityType）・プロパティ（Property）・リレーションシップ（Relationship）をリアルタイムに編集し、RDF/XML 形式（OWL 構文を含む）でエクスポートできます。

本ツールはエディタにとどまりません。「Ontology School」という対話型の教育コンテンツ（コース・記事・クイズ・埋め込みデモ）を備えます。オントロジーに対して自然言語クエリを解釈するクエリエンジン（Query Engine）と、理解度を高めるクエスト（Quests）機能も持ちます。組織へのセマンティックモデリング導入と Fabric IQ 連携を後押しする総合プラットフォームです。

特徴

Ontology Playground の主要な特徴は次のとおりです。

構造

システムコンテキスト図

Ontology Playground は、セマンティックモデルの設計者（データアーキテクト・エンジニア・ビジネスアナリスト）や学習者が使うブラウザベースの Web アプリケーションです。外部システムとして Microsoft Fabric IQ・GitHub リポジトリ・オントロジー標準（RDF/OWL）と連携します。

システムコンテキスト構成要素の説明

コンテナ図

Ontology Playground の内部は、静的アセット・ビルドパイプライン・クライアント状態管理・各種エンジン・ストレージで構成されます。

コンテナ構成要素の説明

コンポーネント図

src/ 配下の主要 TypeScript コンポーネントとモジュールの相互関係を示します。

コンポーネント構成要素の説明

データ

概念モデル

Ontology Playground の核となる概念は、オントロジー（Ontology）・エンティティタイプ（EntityType）・プロパティ（Property）・リレーションシップ（Relationship）・エンティティインスタンス（EntityInstance）・データバインディング（DataBinding）です。

概念モデルの主要要素説明

情報モデル

TypeScript の型定義に対応するクラス・インターフェース図です。

構築方法

前提条件

環境構築とローカル開発サーバー起動

# リポジトリのクローン
git clone https://github.com/microsoft/Ontology-Playground.git
cd Ontology-Playground

# 依存パッケージのインストール
npm install

# 開発サーバーの起動 (Vite 8)
npm run dev

起動後、ブラウザで http://localhost:5173 にアクセスします。

プロダクションビルド手順

本プロジェクトは静的 SPA に加え、ビルド時にカタログデータや学習 Markdown を事前コンパイルします。

# 完全ビルド (カタログ + 学習コンテンツ + 型チェック + Vite + Embed)
npm run build

ビルドプロセス内部のスクリプト実行順序は次のとおりです。

テスト・検証コマンド一覧

# 単発ユニットテスト実行 (Vitest)
npm test

# ウォッチモードでテスト実行
npm run test:watch

# アクセシビリティ (a11y) テスト実行
npm run test:a11y

# カタログ内の全 RDF ファイル妥当性検証
npm run validate

# リンター実行 (ESLint 9)
npm run lint

利用方法

1. ビジュアルデザイナーによるモデリング

ビジュアルデザイナーでの操作手順は次のとおりです。

1. ナビゲーションバーから /#/designer にアクセスします。
2. エンティティ追加: 「Add Entity」をクリックし、名前・説明・アイコン・テーマカラーを選びます。
3. プロパティ定義: 右側の詳細パネルで customerId (string, identifier) や totalSpend (decimal, unit: USD) を追加します。
4. リレーションシップ作成: 起点ノードから終点ノードへドラッグ、またはパネルの「Add Relationship」で名前（placesOrder）とカーディナリティ（one-to-many）を設定します。
5. エクスポート: 「Export」ダイアログで RDF（RDF/XML）形式を選び、ローカルへダウンロードします。

// エクスポート/インポート処理の呼び出し例 (src/lib/rdf/)
import { parseRDF, serializeToRDF } from '../lib/rdf';
import { useDesignerStore } from '../store/designerStore';

// 現状のデザイナー状態を RDF/XML 文字列にシリアライズ
const currentOntology = useDesignerStore.getState().ontology;
const rdfXmlOutput = serializeToRDF(currentOntology); // 第2引数で DataBinding[] を渡せる

// 外部 RDF 文字列をインポートしてストアへ読み込み
const { ontology } = parseRDF(rdfXmlInput); // { ontology, bindings } を返す
useDesignerStore.getState().loadDraft(ontology);

2. ディープリンクと URL Hash ルーティング

アプリ内の全ページと編集状態は、共有可能な URL として保持されます。

3. インメモリクエリエンジンの利用

オントロジーに対する自然言語クエリを解釈する src/data/queryEngine.ts の利用例です。エンティティ間の最短パス探索は PathFinderPanel コンポーネントが担当します。

import { processQuery } from './data/queryEngine';
import { cosmicCoffeeOntology } from './data/ontology';

// サンプルオントロジー (Fourth Coffee) に自然言語クエリを実行
const response = processQuery('What is an entity type?', cosmicCoffeeOntology);

console.log(response.result);            // 回答テキスト (Markdown)
console.log(response.highlightEntities); // ハイライト対象のエンティティ ID 配列

4. 環境変数仕様

運用

1. Azure Static Web Apps への本番デプロイ

リポジトリには CI/CD 用の GitHub Actions ワークフロー（.github/workflows/azure-static-web-apps-*.yml）が同梱されています。手順は次のとおりです。

1. Azure Portal で「Static Web Apps」リソースを作成します。
2. GitHub リポジトリ（microsoft/Ontology-Playground）をソースに指定します。
3. 作成後に提供されるデプロイトークンを GitHub リポジトリの Secret に登録します。
4. main ブランチへ push すると自動でビルド・デプロイが完了し、PR 時にはプレビュー環境が自動でプロビジョニングされます。

2. GitHub Pages へのデプロイ（フォーク用）

フォーク環境での公開手順は次のとおりです。

1. リポジトリの Settings → Pages → Source で GitHub Actions を選びます。
2. .github/workflows/deploy-ghpages.yml により、main への push 時に自動ビルドが走り https://<username>.github.io/<repo-name>/ へ公開されます。
3. VITE_BASE_PATH はワークフロー内で /<repo-name>/ に自動設定され、アセットパスの崩れを防ぎます。

3. Microsoft Fabric IQ 連携運用

Fabric IQ との連携手順は次のとおりです。

1. ビジュアルデザイナーで設計後、「Export」から RDF/XML をダウンロードします。README は「Fabric IQ が期待する形式でエクスポートする」と説明しています。
2. Microsoft Fabric 側でオントロジーを取り込みます。取り込み画面名や手順は Fabric 側の仕様に従うため、Fabric IQ 公式ドキュメントを参照してください。
3. Lakehouse などの物理データと EntityType のバインディングを設定します。
4. 自然言語で「Fourth Coffee の先月のゴールド会員の売上合計は？」のようなセマンティッククエリを実行します。

補足: 本アプリが保証するのは手順 1（Fabric IQ 期待形式での RDF/XML 出力）までです。手順 2 以降は Microsoft Fabric 側の機能であり、画面名・操作は Fabric の公式手順に従ってください。

ベストプラクティス

1. オントロジーモデリング設計規則

2. カタログ貢献・ガバナンスルール

3. ブラウザパフォーマンスの最適化

トラブルシューティング

1. RDF/XML インポート時に構文エラーが発生する

• 現象: 外部 Protégé やカスタムスクリプト生成の RDF/XML をインポートすると Invalid RDF structure になる、または空ノードが生成されます。
• 原因: W3C 規格のネームスペース定義（xmlns:rdf・xmlns:owl・xmlns:rdfs）の欠落、または未サポートの高度な OWL 構文（owl:unionOf・owl:intersectionOf 等）の混入です。
• 対策:
  1. インポートファイルのルートタグにネームスペースが定義されているか確認します。
  2. npm run validate -- <file>.rdf で対象ファイルを検証し、エラー内容を確認します（validate-rdf.ts は個別 RDF ファイルの引数を受け付けます）。
  3. サポート対象の owl:Class・owl:DatatypeProperty・owl:ObjectProperty へ構文を単純化します。

2. グラフキャンバスがフリーズする・描画が重い

• 現象: 大規模オントロジーを開くと、ブラウザの UI スレッドがハングアップします。
• 原因: cytoscape-fcose の初期ノード配置計算による CPU 高負荷です。
• 対策:
  1. ライブ検索バー（SearchFilter）でエンティティ/リレーションを絞り込み、表示対象を減らします。
  2. 大規模オントロジーはサブドメイン（Sub-ontology）ごとに分割して開きます（ベストプラクティス参照）。
  3. フォーク開発時は fcose レイアウトの物理シミュレーションのイテレーション数を抑えて計算負荷を下げます。

3. 1-click カタログ PR 作成時に 401 / 403 エラーが発生する

• 現象: デザイナーで作成したオントロジーを GitHub PR へ投稿すると認証エラーになります。
• 原因: この機能は GitHub の device-flow OAuth を使います。ブラウザから GitHub の OAuth エンドポイントを直接呼べない（CORS）ため、VITE_GITHUB_CLIENT_ID と中継プロキシ VITE_GITHUB_OAUTH_BASE（Cloudflare Worker 等）が必要です。いずれかが未設定、またはトークンの期限切れが原因です。
• 対策: .env で正しいクライアント ID と OAuth プロキシを確認します。手動の場合は RDF ファイルをエクスポートし、標準の GitHub Web UI / CLI から PR を起票します。

関連ツール・標準との連携と位置づけ

エンタープライズのオントロジー基盤には、gist のような上位オントロジー、SKOS・SHACL などの W3C 標準、Timbr などの仮想化ツールが登場します。Ontology Playground がこれらとどう連携できるかを、各ツールの一次ソースに基づいて整理します。

連携対応

エンタープライズ基盤での位置づけ

「SKOS = マスタ / OWL = 骨格 / SHACL = 検証」という役割分担で見ると、Ontology Playground が担うのは OWL 骨格（フラットなクラス + プロパティ）の作成・可視化です。上位の gist、分類の SKOS、検証の SHACL、RDB 変換や仮想化（R2RML・Timbr）は Playground の外側で担います。

Ontology Playground は、重厚な OWL 2 DL エディタ（Protégé など）の入口となる軽量なオーサリング・可視化フロントエンドとして位置づけると実態に合います。オントロジーの意味論をフルに保持した統合基盤ではありません。

関連記事

• エンタープライズデータ統合の要 - Semantic Arts gist オントロジー
• 社内データ利活用のためのオントロジー整理方法

まとめ

Ontology Playground は、React 19 の完全クライアントサイド設計で、オントロジーの視覚化・モデリング・学習・Fabric IQ 連携までブラウザ 1 つで完結させる OSS です。RDF/XML（OWL 構文）の相互運用と対話型学習「Ontology School」を備え、セマンティックモデリングの導入障壁を大きく下げます。
