🧪 Breakscaleで分散システムを壊して学ぶ仕組みと実装

Breakscale は、ブラウザ上で分散システムを組み立て、負荷や障害を与えて挙動を観察できる学習用シミュレータです。待ち行列、テールレイテンシ、リトライストーム、サーキットブレーカといった現象を、静的な構成図ではなく離散事象シミュレーションの結果として確認できます。

この記事では、2026年8月30日時点の main ブランチを基に、Breakscale の構造とデータモデル、シミュレーションの仕組み、導入・利用・運用方法を実装レベルで解説します。クラウドの容量計画や SLA 予測へ使う製品ではなく、分散システムの振る舞いを安全に壊して学ぶ教材である点が重要です。

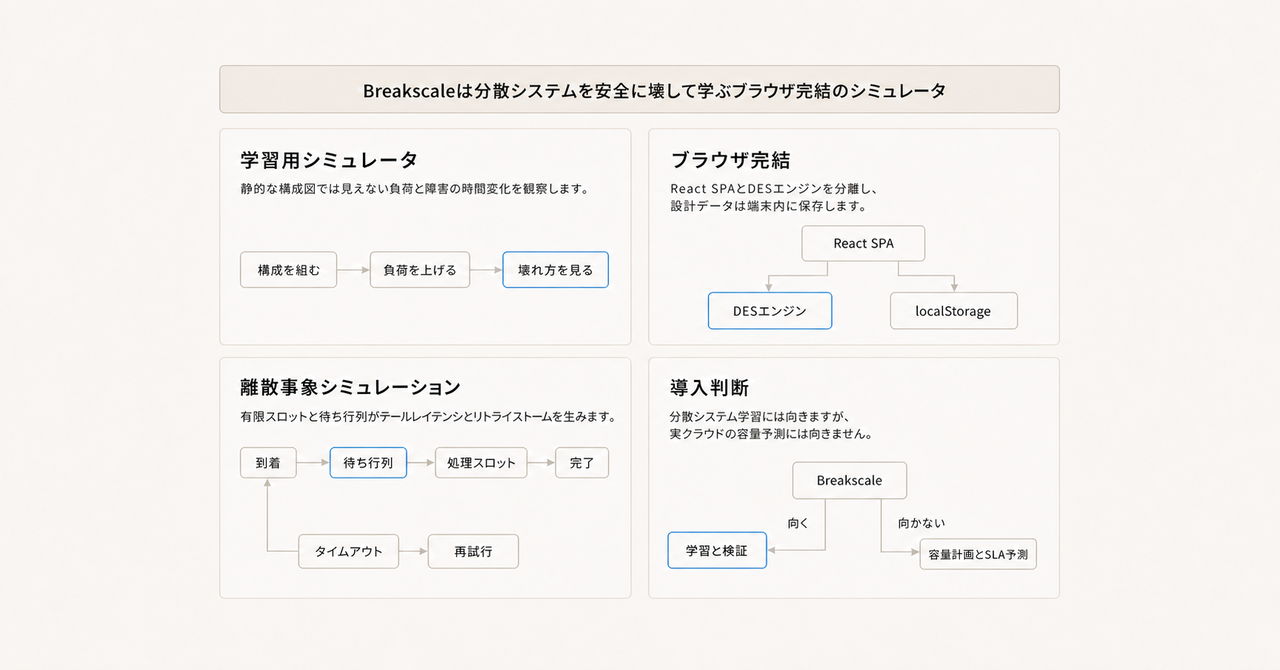

この記事の全体像。以下、順に解説します。

概要

Breakscale の基本操作は単純です。キャンバスへクライアント、サービス、データベース、キャッシュ、キューなどを置いて接続し、トラフィックを増やします。シミュレータは各リクエストを実オブジェクトとしてトポロジ上に流し、完了レイテンシ、goodput、エラー、キュー長、利用率を測定します。

バックエンドやアカウントはありません。アプリケーションは Vite で構築された React SPA で、シミュレーションも保存もブラウザ内で完結します。設計の保存先は localStorage、.breakscale ファイル、URL fragment のいずれかです。

Breakscale が類似ツールと異なるのは、汎用 DES、静的な system design 教材、実インフラ向けカオス基盤の中間に位置することです。SimPy のような汎用モデルより分散 Web の部品語彙に寄せ、静的教材より時間変化を具体化し、Gremlin のような基盤より安全で小さな学習環境を提供します。

特徴

中心にある設計原則は「表示する数値をシミュレーションから得る」ことです。p50、p95、p99 は、成功した完了リクエストのレイテンシを保持するリングバッファから算出され、平均値への係数掛けではありません。失敗、shed、timeout の応答時間はこのパーセンタイルに含まれません。

• 通常の service 系コンポーネントでは、並列処理数は instances × capacity
• 空きスロットを超えた要求は FIFO 待ち行列へ入り、queueLimit を超えると shed
• サービス時間は平均 serviceMs と変動係数 serviceCv からガンマ分布で抽選
• 呼び出し元のタイムアウト後も下流処理は継続し、abandoned work として資源を消費
• キューは投入時に即 ACK し、メッセージをワーカー向けバックログへ保持
• 同じ seed と同じトポロジなら、スナップショットは再現可能
• src/sim は React、DOM、I/O に依存せず、スクリプトからも実行可能

特に abandoned work はリトライストームの理解に効きます。呼び出し元がタイムアウトして再試行しても、遅いデータベースでは最初の仕事が終わっていません。新旧の仕事が同じスロットを奪い合い、goodput がゼロに近づいてもデータベースだけは稼働し続ける状態を再現できます。

一方、モデルの境界も明確です。ブラウザの requestAnimationFrame が時計なので、バックグラウンドタブでは進行が止まって見えます。また SimEdge.bandwidthRps と lossRate は型にはありますが、現行エンジンでは未使用です。リンク帯域の飽和や損失まで再現するものではありません。

33種類のコンポーネントは、役割で次のように整理できます。

構造

Breakscale は、静的ホスティング、ブラウザ SPA、UI 非依存の DES エンジン、ブラウザ内永続化で構成されます。シミュレーションの種別ごとの処理は behaviour オブジェクトへ分離され、engine.ts のイベントループ自体は kind に依存しません。

システムコンテキスト図

利用者から見える外部境界は次のとおりです。共有 URL の設計データは fragment に入るため、通常の HTTP リクエストとしてホスティング先へ送信されません。

Vercel は静的成果物を配信します。アプリ用 API はなく、GitHub が開発・貢献の入口です。共有相手は同じ SPA を開き、URL fragment からトポロジを復元します。

コンテナ図

ブラウザ内部では SPA が DES エンジンを所有します。毎フレーム advance を呼ぶ一方、React の表示更新は 10Hz に抑えています。

この分離により、シミュレーションの時間進行を React の再レンダリング頻度へ結び付けずに済みます。プリセットや用語集は教育コンテンツであり、イベントループには入りません。カオス注入も独立サービスではなく、エンジンが保持する run 中の状態です。

コンポーネント図

src/sim の中心は、時刻順のヒープ、決定的乱数、behaviour レジストリです。UI はエンジンの公開操作だけを利用します。

engine.ts は到着、サービス完了、タイムアウト、ワーカー poll、リトライ、リンク到着を処理します。同時刻イベントはヒープへの挿入順で処理されるため、決定性を維持できます。behaviourFor は kind に対応する behaviour を返し、未知 kind は service へフォールバックします。

export function behaviourFor(kind: NodeKind): ComponentBehaviour {
  const behaviour = BY_KIND.get(kind);
  if (behaviour) return behaviour;
  return service;
}

ただし、共有・ファイル・保存済み設計からの入力は isTopology が未知 kind を拒否します。フォールバックは、検証済みトポロジを直接 Engine へ渡した場合の互換策と捉えるのが安全です。

データ

永続化される中心データは Topology です。実行中の観測値は SimSnapshot に分離され、カオス状態も設計データへ混ぜません。

概念モデル

保存済み設計、ファイル、共有 fragment は、いずれも同じ Topology を包む入れ物です。SimSnapshot はノード統計、システム統計、履歴、トレース、障害状態をまとめます。

Topology は nodes、edges、任意の annotations を持ちます。エンジンが読むのはノードとエッジだけです。ノートやセクションは教材上の説明であり、実行結果へ影響しません。

情報モデル

主要型の関係は次のとおりです。NodeConfig は kind ごとに別クラスを持たず、共通フィールドと多数の optional フィールドを単一 interface へ集約しています。

共通設定で特に重要なのは次のフィールドです。

サービス時間はガンマ分布でサンプルされます。serviceCv <= 0.01 なら常に平均値、serviceCv = 1 なら指数分布です。

serviceTime(mean: number, cv: number): number {
  if (mean <= 0) return 0;
  if (cv <= 0.01) return mean;
  const shape = 1 / (cv * cv);
  const scale = mean / shape;
  return this.gamma(shape, scale);
}

エッジの latencyMs は実装済みですが、bandwidthRps と lossRate は宣言のみです。control: true の辺はリクエストを運びません。FailureReason には error、shed、timeout、throttled、rejected、crashed、partitioned などがあります。failuresByReason は、シミュレーション開始後に最終失敗した root request の原因別累積件数です。割合は SystemStats.errorRate や NodeStats.errorRate、秒間件数は shedRate と timeoutRate で確認します。

永続化契約もバージョン付きです。

BackupFile に designs 配列はありません。data: Record<string, string> が4つの localStorage 値を生文字列で保持し、設計一覧は data["breakscale.designs.v1"] の中へ間接的に含まれます。

構築方法

Bun を使う最短手順は次のとおりです。

git clone https://github.com/xevrion/breakscale.git
cd breakscale
bun install
bun dev

開発サーバーを起動したら、通常は http://localhost:5173 を開きます。ポートが使用中なら Vite は次の空きポートを選ぶため、ターミナルの出力を確認してください。Node.js を使う場合は 20 以上が前提です。

主な npm scripts は次のとおりです。

テストは bun test ではなく bun run test を使います。前者は Bun 内蔵ランナーを直接起動し、Vitest の設定や jsdom 環境を適用しないため、多数の見かけ上の失敗が発生します。

新しいコンポーネントを加える場合は、NodeKind、設定フィールド、対応 behaviour、defaultConfig、キャンバスの readout、用語集、テストを一式で追加します。既存 kind の既定値を変えただけでは新しい挙動にならないため、最後のテストが採用可否の基準です。

通常の service など、instances × capacity のスロットモデルを使うノードの理論上限は、感覚ではなく次の式から組み立てます。

capacity * instances * (1000 / serviceMs) rps

たとえば既定の service は 8 slots、1 instance、25ms なので理論上限は 320 rps です。トポロジ全体の上限は、経路上で最小となるノードや kind 固有のモデルから求めます。shard、replica、objectstore、queue などへこの式をそのまま適用することはできません。プリセットは既定負荷でおおむね安定し、2〜4倍の負荷で学びたい劣化が現れるように設計されています。

利用方法

ブラウザでは example を開き、traffic slider を上げるだけで実験を始められます。Retry Storm では goodput、データベース利用率、abandoned work の関係を確認できます。Circuit Breaker では payments API に crash を注入すると、4秒窓の失敗率に応じて breaker が開きます。3秒後に HALF-OPEN で probe し、payments API を heal して probe が成功すれば CLOSE します。crash が続いていれば probe は失敗し、再び OPEN になります。

UI を使わずに Engine を直接駆動することもできます。次は公式 README と同じ呼び出し形です。

import { Engine } from './src/sim/engine';
import { PRESETS } from './src/sim/presets';

const engine = new Engine(PRESETS[0].topology, 42);
for (let i = 0; i < 600; i += 1) {
  engine.advance(1000 / 60);
}
console.log(engine.snapshot().system);

advance へ渡した正の時間は最大100msに clamp され、0以下は no-op です。600回 × 約16.67ms なので、この例は約10秒分のシミュレーションを進めます。

カオス注入には実装上の public API 名を使います。

const engine = new Engine(PRESETS[0].topology, 42);
engine.advance(100);

engine.injectFailure('db', 'crash');
engine.injectFailure('api', 'slow', { factor: 3 });
console.log(engine.activeFailures());
engine.clearFailure('api');

engine.injectFailure('api', 'errors', { rate: 0.5 });
console.log(engine.activeFailures());
engine.clearFailure('api');

engine.injectFailure('api', 'partition', { edgeIds: ['api->db'] });

console.log(engine.activeFailures());
engine.clearFailure('db');
engine.reset();

heal、injectChaos、crashNode というメソッドはありません。1ノードが同時に持てる fault は1つで、同じノードへの再注入は直前の fault を置換します。そのため上の例では clearFailure('api') を挟み、3種類を別々に観測しています。ノード ID とエッジ ID はプリセットごとに異なるため、実際の nodes と edges を確認してから渡してください。reset() は乱数 seed を巻き戻し、run 中の fault も消します。

設計の持ち運びには3つの経路があります。

• 名前を付けて localStorage へ保存
• .breakscale ファイルとして export / import
• #d1. から始まる URL fragment で共有

共有データは untrusted input です。デコード結果は ok、absent、invalid のいずれかになり、壊れたリンクからは利用者自身の設計を開く安全側の挙動になります。

運用

ローカル運用では次のコマンドを使います。

bun dev
bun run test
bun run typecheck
bun run lint
bun run format:check
bun run build
bun run preview

pre-push hook は typecheck、lint、format check、test を実行しますが、build は含みません。CI の check job は Ubuntu で静的検査を行い、test job は Ubuntu と Windows の双方で test と build を実行します。Windows を含めることで、drive letter や path separator に依存する不具合を検出します。

UI の時計は requestAnimationFrame です。復帰時の急激な catch-up を避けるため、1回の進行は MAX_DELTA_MS = 100 に制限されます。ただし hidden タブでの停止そのものは解消しません。長時間実験する場合はタブを前面に保ってください。

localStorage のバックアップ復元は merge ではなく置換です。復元前に現在のデータを export しておくのが安全です。また autoscaler が変更するのは kind の scaleField です。多くのサービス系では instances、shard では shardCapacity であり、1台当たりの capacity は変更しません。

ベストプラクティス

数値を実測する

パーセンタイルは完了レイテンシから測り、意味のないメトリクスへもっともらしい値を表示しません。新しい behaviour は、スクリプトが期待した実数を出すところまでテストします。

UIの都合をエンジンへ持ち込まない

src/sim は UI 非依存を維持します。エンジンは React の ref または lazy useState で所有し、フレームごとの advance と 10Hz の表示更新を分離します。UI の不具合を隠すためにシミュレーションロジックを変更すると、決定性と再利用性を失います。

容量と速度を区別する

ベンダーサイズから導出される capacity は並列数です。serviceMs は自動で短くなりません。大きなマシンを選ぶと同時実行数は増えますが、単一クエリが速くなるわけではありません。

外部入力を検証する

clipboard、backup、share は同じトポロジ検証を通します。設計の注釈もサニタイズ対象です。共有リンクの XSS など、セキュリティ上の問題は公開 Issue ではなく private vulnerability reporting へ報告します。

トラブルシューティング

共有リンクを詳しく切り分ける場合は、次の順で確認します。

1. fragment が d1. で始まるか
2. DEFLATED payload を読む環境に DecompressionStream があるか
3. 展開後データが2MiBを超えていないか
4. base64url に +、/、= が残っていないか

シミュレーションが凍結したように見える場合は、タブの可視性、hard reload、pause 状態、注入中の crash を順に確認します。activeFailures() はカオス状態の確認に利用できます。

まとめ

Breakscale は、分散システムの構成を描くだけでなく、有限スロット、待ち行列、サービス時間の分布、タイムアウト後も続く仕事を離散事象シミュレーションで結び付ける教材です。UI 非依存の src/sim、kind-agnostic なイベントループ、behaviour レジストリ、バージョン付きの永続化契約が、学習用 SPA としての扱いやすさを支えています。

数値は実測ですが、現実のクラウド容量や SLA を予測するモデルではありません。未実装のリンク帯域・損失やブラウザ時計の制約を理解したうえで、負荷を上げ、故障を入れ、なぜ壊れたのかを観察する用途に向いています。
